技術文章(資料)
光柵尺、球柵尺、磁柵尺優缺點比較

機床直線編碼器(機床數顯)用做機床位移測量大意分為三種:光柵尺、球柵尺、磁柵尺、下面我們詳細了解這三種數顯*結構*精度對比*產品優點*缺點,對比和比較方便大家了解三種數顯。



一、從每種產品外觀結構:

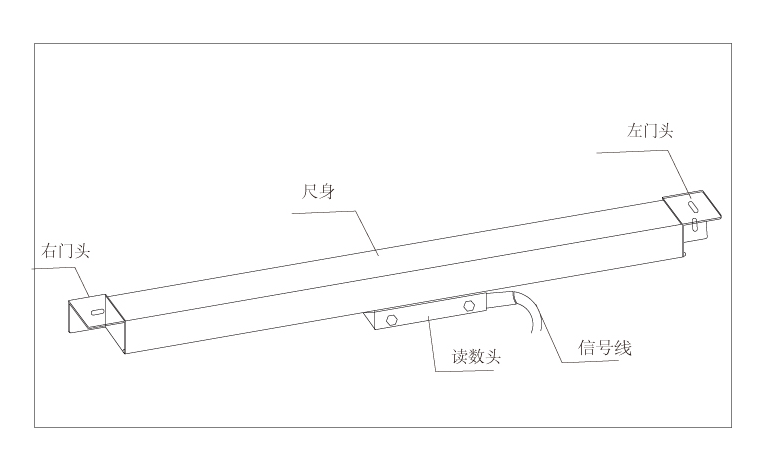

1、光柵尺:基于光學玻璃刻線為測量基準,把光學玻璃安裝到鋁合金的尺身里面和讀數頭等配件組成光柵尺,鋁合金半密封設計,如下圖:

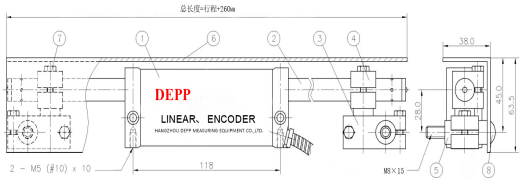

2、球柵尺:基于球細分為測量基準,由合金的尺身和讀數頭等配件組成球柵尺,全密封設計,如下圖:

序號

名稱

數量

序號

名稱

數量

1

讀數頭

1

5

尺身夾具安裝柱

2

2

球柵尺尺身

1

6

尺身夾具蓋板

1

3

尺身夾具支撐連接塊

2

7

M5 x 20六頭螺栓

6

4

尺身夾具固定塊

2

8

M8圓頭螺栓

2

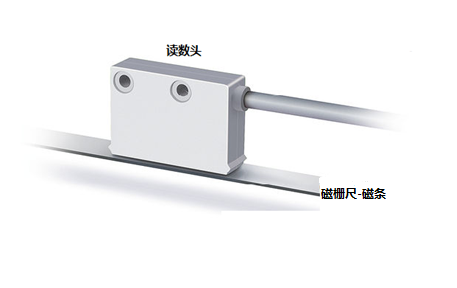

3、 磁柵尺:基于磁帶刻線錄位置)原理,磁性材料組成尺身和讀數頭等配件組成磁柵尺,開放式或半密封設計,如圖下:

   從外觀結構上:較好是球柵尺是全封閉,合金尺身硬度高,堅固耐用。第二是光柵尺半封閉,光學玻璃測量基準,鋁合金尺身,堅固度一般,第三是磁柵尺半封閉和開放式,采用3m膠粘貼,可選鋁合金底座,堅固度差。







二、精度對比:

下面我們以杭州德普光柵尺、球柵尺、磁柵尺,統一是分辨率0.005mm的尺為測試對像,對產品定位精度、絕對精度進行測試,試驗設備為杭州德普激光測長平臺:



1、定位精度:重復一個位置,每次到這一位置的誤差,叫定位誤差:

激光干涉儀

光柵尺

球柵尺

磁柵尺

+-0.0001mm

+-0.005mm

+-0.005mm

+-0.01mm

2、絕對精度:從0點開始到標準長度的誤差,叫絕對精度,用3米光柵尺、球柵尺、磁柵尺與激光干涉儀精度對比如下(用0.005mm分辨率尺):



500mm最大誤差

1000mm最大誤差

2000mm最大誤差

3000mm最大誤差

光柵尺

0.010mm

0.015mm

0.03mm

0.05mm

球柵尺

0.015mm

0.015mm

0.02mm

0.025mm

磁柵尺

0.05mm

0.09mm

0.13mm

0.17mm



從定位精度,和絕對精度看你希望選擇加工產品能達到的精度來選擇你需要的數顯產品。





三、三種數顯優點、缺點:

    光柵尺:

    1、光柵尺:光柵采用光學玻璃為測量基準,所以精度較高,以上試驗也驗證其精度好。2、光柵尺采用半密封設計,有一定防水、塵、鐵屑能力,使用過程中如水、油、鐵屑、等進入會加速光柵尺損壞(可以查看德普在這方面試驗的視頻)。

3、光柵尺銷售價格低,安裝可選設備很多,應用廣泛。

4、使用壽命:跟據所安裝種類機床不同,和使用環境不同整體使用壽命1-5年左右,使用環境好,無水、油、鐵屑、震動小使用壽命就長,如機床有油水、鐵屑灰塵多震動大設產品壽命就短。



球柵尺:

1、 球柵尺精度好,適應大部份的機床,以上試驗也驗證其精度好。

2、 球柵尺采用全密封設計,合金尺身,有防水、塵、鐵屑、耐震動等特點,不受環影響所以使用壽命長(可以看德普在這方面試驗視頻)。

3、 球柵尺以前基于進口銷售價格高,杭州德普生產球柵尺可以做到大部份客戶可以接受的價格,品質過硬,安裝可選設備很多,應用廣泛,如銑、車、鏜、龍門等機床使用,詳細資詢杭州德普測量設備有限公司。

4、 球柵尺使用壽合基本10年以上,其尺身基本可以做到與機床同壽命,因其防水、防油、防鐵屑、耐震動等,在機床使用過程中故障少,穩定可靠,基本無故障,所以在鏜床、龍門、立車等重要設備常見,隨著球柵尺價格下降,使用設備更多于車床、銑床等小設備。





磁柵尺

1、 磁柵尺因采用磁帶原理,磁帶基準信號比較寬,信號不是很準確,精度差,以上激光試驗也驗證了,使用比較多的是不需要精度的場合,或粗加工的設備,自動化設備較多。

2、 磁柵尺有開放式,也有半封閉式,磁柵條采用3m膠粘貼在鋁合金上或機床上,磁柵尺本身是磁性材料,和采用3m膠粘貼,短時間碰水、油沒有問題,但長時間處油水環境就膨漲脫落,如有外殼保護相對好一點,磁柵還存在消磁的問題,信號丟失,造成加工誤差,磁柵尺加工境用易吸住鐵屑,也用易造成丟失信號,導至顯示儀表數字不正確,所以要用毛巾清理尺身,需要保護(可以看德普相關試驗視頻)。

3、 磁柵尺價格:磁柵尺價格極低廉,粗加工設備多,因其價格低、安裝簡單,粘貼就可以使用,所以很多自動化設備使用。

4、 磁柵尺壽命:跟據所安裝種類機床不同,和使用環境不同整體使用壽命1-3年左右,使用環境好,無水、油、鐵屑、震動小使用壽命就長,如機床有油水、鐵屑灰塵多震動大設產品壽命就短,使用可靠性要求不高,或精度要求不高場合。



以上為三種產品,每一個產品都有優點和缺點,了解好產品才能選擇你需要的產品。
